设备配置与性能

一、主要性能:

  给线径: Φ0.05mm—Φ0.30mm

  绞合断面积: 0.035-0.937m㎡

  绞距: 4.36-17mm(可根据客户要求更改)

  绞合限度:适用7支-48支裸铜、镀锡铜等金属丝导体绞合。

  回转速: 无段变速，最大回转数3000rpm

二、主要配件品牌

电机: 东莞电机

变频器: 正弦变频器

  电器: 所有电器采用台属名牌士林、天得、瑞升等

轴承：采用瑞士日本SKF.NSK或同等其它名牌产品

三、设备说明:

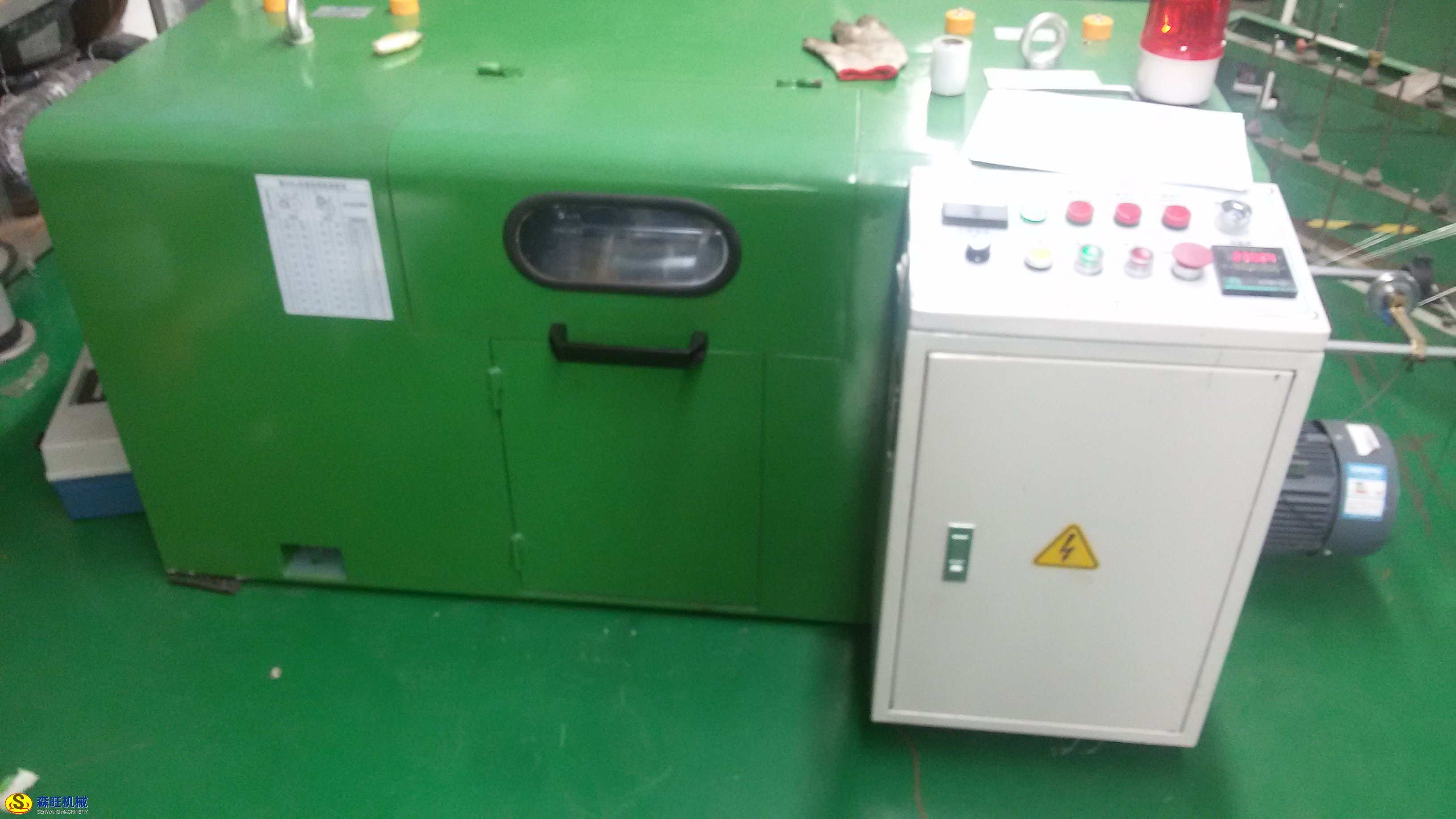

1.高速绞线机主机

机体: A3板焊接结构，经去应力退火处理后膛铣加工。

绞向: 可以左右绞向任意选择

卷取轴:Φ300mm，或依贵司提供尺寸

排线: 轴承式排线，排幅、排距均可调整


驱动马达: 3相2.2KW东莞马达

变频器：正弦变频器调速控制

主轴高度: 250mm

 制动: 5KG电磁煞车器煞车器内外断线及安全装置动作自动煞车

过线导轮及磁眼:台湾进口，精抛光处理

噪音: 约75d.b

据付面积: L1350 x W700x H750mm

制品重量: 约400kg

涂装: 亮光蓝/苹果绿（或依客户指定颜色）
